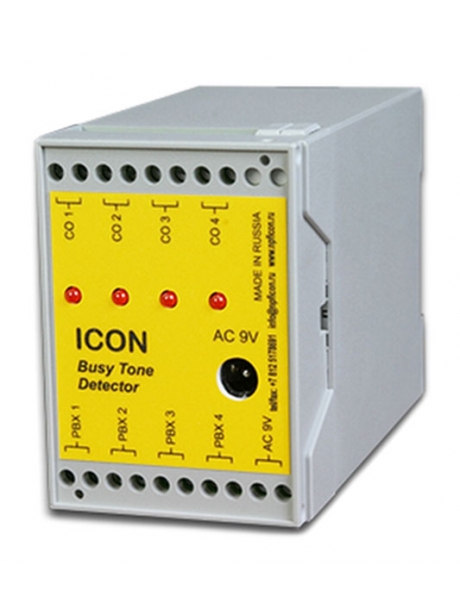

4-канальный детектор отбоя телефонной линии (отбойник АТС) ICON BTD4 предназначен для преобразования тонального сигнала "занято" во внешней аналоговой линии импортной учрежденческой мини-АТС (УАТС) в нормированный разрыв шлейфа проводов, который телефонная станция воспринимает как "отбой". Отбойник необходим для нормальной работы офисной станции при переадресации внешнего входящего вызова на городской или мобильный номер, правильной работы автосекретаря DISA и других ситуаций. Подробнее о том, для чего нужны детекторы отбоя и принципе их работы можно прочитать по этой ссылке.
Технические характеристики 4-канального отбойника ICON BTD4
4-канальная модель ICON BTD4 имеет следующие основные параметры:
- Число каналов в одном устройстве - четыре;
- Вносимое сопротивление - не более 100 Ом;
- Время неактивности после занятия канала - 15 с;
- Время реакции на наличие сигнала занятости - 5 с;
- Время, на которое размыкается шлейф соединения - 2 с;
- Тип реакции - размыкание шлейфа или переполюсовка;
- Определяемый тип сигнала занято - 425 Гц и 480+620 Гц;
- Минимальная амплитуда детектируемого сигнала - 30 мВ;
- Питание от внешнего адаптера 9В;
- Габаритные размеры - 110х75х55 мм.
Преимущества 4-канального отбойника ICON BTD4
К достоинствам детектора отбоя ICON BTD4 относятся:
- Надежное определение одночастотных и двухчастотных тональных посылок;
- Возможность поканального выбора типа сигнала занятости и реакции на него с помощью перемычек;
- Высокая чувствительность, для работы достаточно уровня всего 30 мВ;
- От одного сетевого адаптера могут питаться до 4-х экземпляров телефонных отбойников ICON BTD4;
- При пропадании внешнего питания работоспособность каналов сохраняется.
Рекомендации по применению детектора отбоя телефонной линии ICON BTD4
Рекомендуем применять 4-канальный детектор отбоя ICON BTD4 на внешних аналоговых линиях импортных мини-АТС с числом каналов от трех до четырех, а также и при одном или двух каналах, если сигнал занятости двух-частотный или требуется переполюсовка. Данную модель советуем использовать также и на внутренних линиях (например, между УАТС и включенным в нее шлюзом IP-телефонии).
При одной-двух внешних каналах советуем использовать одноканальный детектор отбоя ICON BTD1 в нужном количестве.
Установка и подключение 4-канального детектора отбоя ICON BTD4
Детектор отбоя BTD4 устанавливается на стандартную шину DIN. Устройство поканально включается в разрыв проводов между городской АТС (клеммы «CO») и УАТС (клеммы «PBX»). Полярность подключения не важна.
На передней панели устройства находятся четыре светодиода, индицирующих для каждого канала режим работы. В исходном состоянии, когда в данной линии ток отсутствует, детектор находится в дежурном режиме, индикатор канала при этом не светится. После появления тока в течение времени неактивности светодиод дает короткие вспышки. Далее вспышки прекращаются и возникают только тогда, когда устройство регистрирует сигнал частоты 425Гц. Если сигнал занято присутствует в канале более времени реакции, устройство размыкает линию на время примерно 2 сек.
